CopyCat64

EgretzMB oder ND1581

Laufwerks und Kontaktplatine für den C64 DTV
und/ oder
zwei Laufwerke für den C64/C128

Für dieses Laufwerk habe ich auch einige Gehäuse entwickelt, allerdings meist nur für die abgespeckte Version, also nur für das SD2IEC.

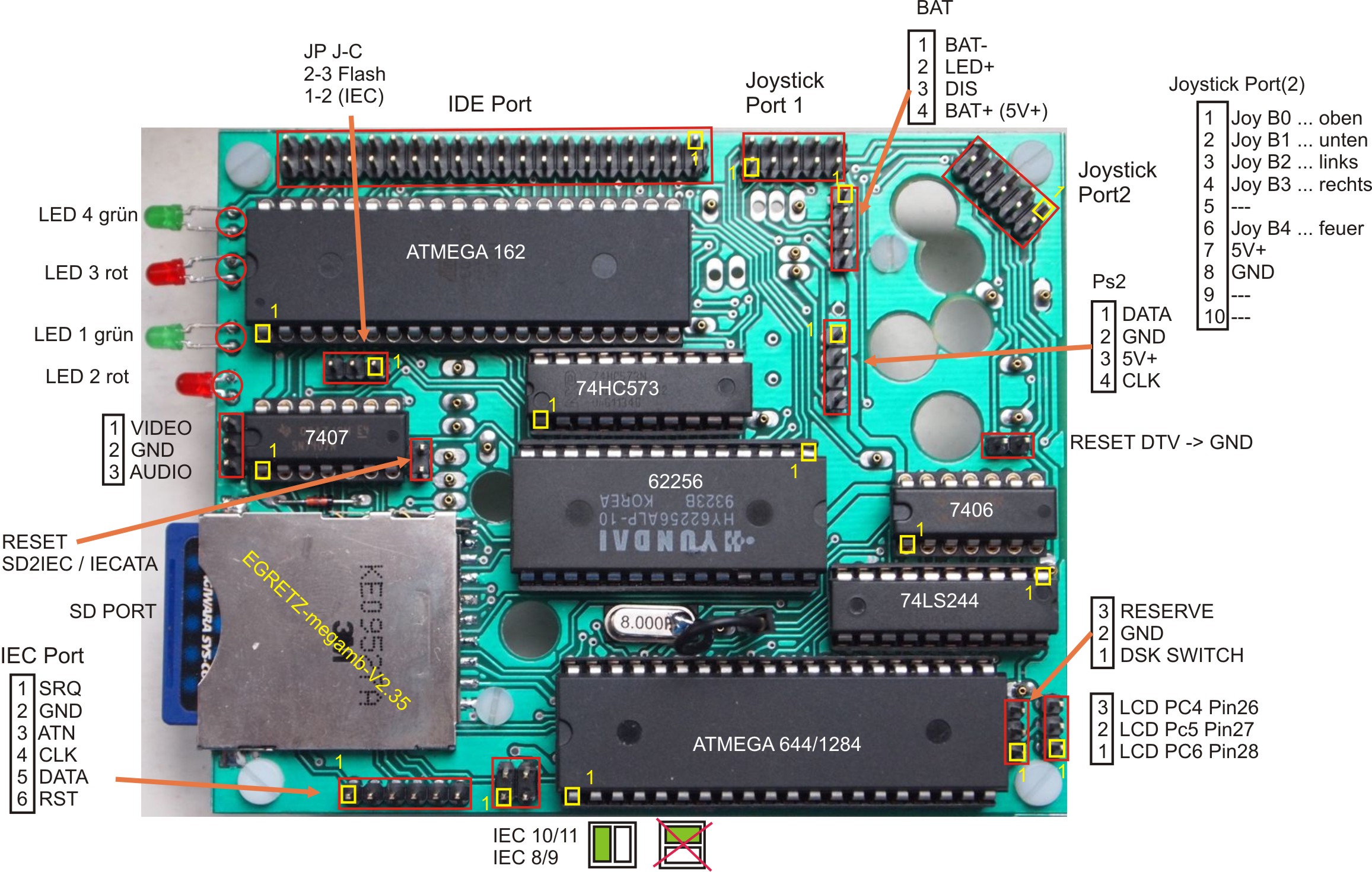

Platinenaufbau, Jumper und Anschlüsse

Stromverbrauch

Ich habe natürlich auch einige Versuche mit verschiedenen Laufwerkskombinationen gemacht.

Erlaubter maximaler Strom an der 5V Leitung am Kassettenport des C64: 300mA (500mA)

Sd2iec + SN7406	Max. 108mA (laden v. SD-Karte)
Sd2iec + SN74LS06	Max. 92mA (laden v. SD-Karte)
Sd2iec + IECATA + SN7406+SN7407 +ST1 Microdrive 5GB	540 mA (Start) 520mA (Leerlauf) max. 870mA (laden v. Microdrive)
Sd2iec + IECATA + sn74LS06 + SN74LS07 +ST1 Microdrive 5GB	470mA (Leerlauf) 770mA (laden v. Microdrive)
Sd2iec + IECATA +SN74LS06 + SN74LS07 + CF 4GB (Kingston)	~ 130mA - 260mA



Eine genauere Dokumentation (PDF) habe ich auch geschrieben, in dieser gibt es alle Aufbauanleitungen der einzelnen Platinenbereiche und noch einige weitere Informationen für den Betrieb und auch für die Fehlerbehebung.



Laufwerks- Informationen

SD2IEC (Sd-Card)
IECATA V2 (ATA Festplatte oder mit Adapter CF-Card)
IEC Busanbindung mit 7406 und 7407 (gleich mit original Commodore Laufwerk)
Montagepunkte für DTV Platine
Kontaktpunkte für DTV (für Kontaktstifte oder Kabel)
LumaFIX für DTV
Steckleisten für alle Anschlüsse



über das Projekt

Die Idee entstand schon vor einigen Jahren als der DTV noch im Handel angeboten wurde und die Szene noch die Möglichkeiten auslotete. Ich habe mich damals wie viele andere auch daran gemacht den DTV zu zerlegen und wollte ihn mit den möglichen Features ausstatten. Da ich zu diesem Zeitpunkt an meinem neuen Arbeitsplatz viel mit kleinen Prüfspitzen zu tun hatte, kam mir die Idee einfach eine Art Mainboard (deswegen auch das MB im Namen) zu basteln und den DTV wie eine CPU auf diese Platine zu stecken, als Kontakte sollten die alten Prüfspitzen aus der Firma dienen. Die Positionen waren schnell ausgemessen, ein danach gebohrtes Plättchen aus Kunststoff simulierte die Platine, damit konnte man zumindest mal die Bohrpositionen kontrollieren.

Gescheitert bin ich am Platinenlayout, und so blieb das ganze Projekt mit zerlegten DTV in einer Schachtel einige Jahre liegen, bis ca. Juni 2011. Nachdem ich für den DTV ein neues Aluminium Gehäuse gefertigt hatte und meinen alten Prototyp mühevoll mit vielen Kabeln zumindest die wichtigsten Funktionen (Joystick1/2, IEC, und PS2 Port) hinzugefügt hatte wollte ich dieses Projekt wieder in Angriff nehmen. Ich habe mich in ein Layoutprogramm eingelernt, und sogar den DTV mit seinen abgreifbaren Punkten als Bauteil integriert. Die dafür notwendige Platine war relativ groß und bot noch genügend Platz für Ideen, also entschloss ich mich dazu noch ein sd2iec und ein iecata zu verbauen. Das war dann eigentlich doch zu viel für die Platine und an Aufwand , und brachte das Projekt fast ein zweites mal zum kentern.

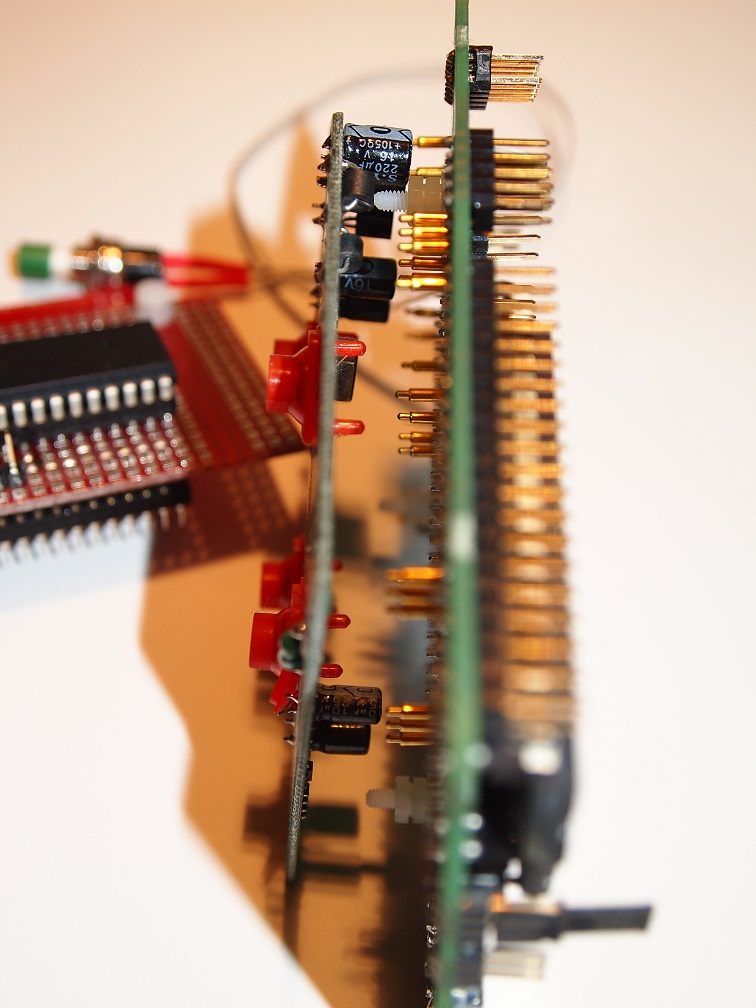

Mit der Unterstützung einiger Arbeitskollegen und Freunden, gelang es mir die Schaltung etwas zu verbessern, ich wollte möglichst wenig heikle SMD Bauteile verwenden und alle IC's sollten austauschbar sein. Also mussten alle IC's gesockelt werden, das war vorteilhaft für verschiedene Prüfspitzen. Der erste Prototyp machte natürlich nur Schwierigkeiten und brachte mich fast um den Verstand. Ich musste mich erst mit der Mosfet Schaltung auseinandersetzen, um zu verstehen, das die Signale in der Software invertiert erwartet werden. Mit einer zusätzlichen Lochrasterplatine, die als Zwischensockel für den AT-Mega diente, konnte ich die Signale invertieren. So funktionierte die Schaltung dann auch mit der original Software. Leider war eine Befestigungsbohrung für die DTV Platine falsch, deswegen konnte ich die Platine nur mit dem C64 testen, dort erwies sie sich aber dann als sehr brauchbar.

Der zweite Prototyp musste natürlich etliche Bauteile mehr unterbringen, den zusätzlichen IC, einige pullup Widerstände die ich vergessen hatte, und einen colorfix den ich auch noch machen wollte. Natürlich schaffte das der Autorouter schon lange nicht mehr, deswegen musste ich alle Leitungen mühselig selbst per Hand verlegen, das dauerte natürlich auch wieder sicher 1-2 Monate. Als ich das hatte, habe ich versucht noch die Leitungen möglichst dick zu machen, um die Lebensdauer der Leiterbahnen zu erhöhen (es könnten sich ja irgendwann der Lack ablösen, und Korrosion die Leiterbahnen zersetzen, oder Haarrisse entstehen), immerhin soll die Platine ewig halten. So gesehen ist auch die Platine nie fertig da ich immer etwas zu verbessern finde. Dennoch habe ich mich irgendwann entschlossen mal 2 Prototypen fertigen zu lassen, die Laufwerke funktionierten diesmal auf Anhieb, doch die Qualität der Platinen war sehr schlecht (Zeit für einen Herstellerwechsel) Auch das Positionieren der neuen Kontaktstifte, und deren Anzahl machen jetzt Probleme, deswegen ist es vielleicht doch besser die Stifte durch kurze Kabel zu ersetzen und fest zu verlöten, Nach dem zusammen schrauben der Platinen kann dieser Verband dann noch immer leicht in verschiedene Gehäuse verbaut werden, ein Versuch läuft diesbezüglich noch (Stand 29.3.2012).

Abschließend muss ich noch sagen das es sich als sehr gutes Laufwerk für den C64 erwiesen hat, und sich perfekt mit dem neuen Easyflash3 ergänzt. Das Easyflash kann mit dem eingebauten sd2iec per Fastloader aktualisiert und neue Software aufgespielt werden, andererseits können mit dem Easyflash3 einfach andere Schnellade Kernals (z.B.: Jiffidos) eingeblendet werden die wiederum die beiden Laufwerke beflügeln. Dabei kann das IECATA Als echtes Festplattenlaufwerk oder mit Adapter als Compact Flash Laufwerk verwendet werden, vorkonfiguriert als Laufwerk 9 und 10 verträgt sich das Laufwerk mit der 1541 (Adresse8)

Stiftverbindung für den DTV

Ich habe ca. 4 Arten von Stiften gekauft und getestet, und etliche weitere angefragt. Die Stifte aus deutscher Produktion, bzw. von deutschen Firmen waren immer zu teuer, das ein testen erst gar nicht in frage kam. Sie lagen alle so bei 2 Euro je Stift, das hätte das Projekt bei ca. 35 Stiften schon Preislich gesprengt, die Stifte aus China waren zwar meist günstig, allerdings gab es nie Datenblätter, und deshalb waren sie jedes mal eine Überraschung.
Leider war die DTV Platine zu dünn und hat sich zu sehr unter der Belastung gebogen. Natürlich könnte man mit einer Aluminiumplatte und Isoliermaterial die Platine abstützen, doch war mir der Aufwand mittlerweile schon zu groß.
